品牌 : | 飛盛順 | 型號 : | 30 |
樣式 : | 塑料拖鏈 | 拉伸后長度 : | 20 |
壓縮后長度 : | 35 | 行程長度 : | 26 |
護罩總寬度 : | 38 | 護罩內部寬度 : | 22 |
護罩內部高度 : | 10 | 導軌高度 : | 18 |
導軌寬度 : | 15 | 防護部位 : | 導軌 |
適用機床 : | 皆可 | 是否庫存 : | 是 |
是否批發 : | 是 |

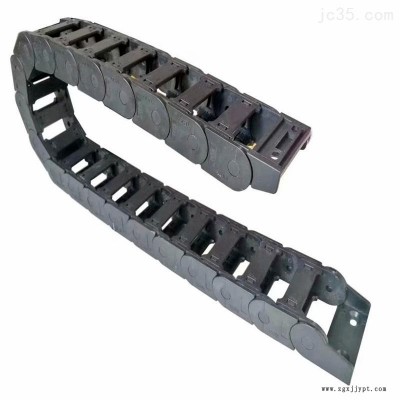

機械手塑料拖鏈 機床耐磨塑料拖鏈 塑料坦克鏈 塑料穿線拖鏈 直銷的選用原則
內高:選擇內置電纜、油管、氣管、水管等中 粗的一根作為參考高度,加上至少10%的高度空間作為拖鏈內高Hi.如果重疊按重疊后實際高度作為參考高度。
內寬:選擇較粗的一些電纜、油管、氣管、水管等,其外徑之和作為拖鏈內寬的參考,并留有至少10%的寬度空間。
彎曲半徑:選擇內置電纜、油管、氣管、水管等中 的彎曲半徑作為參考值,并留有10%以上的空間,拖鏈內置電纜、油管、水管、氣管的放置原則。
應該留有15%的剩余空間,讓內置電纜、油管等可以自由活動,在半徑方向上對拖鏈不產生拉力。
直徑差別大的導線應該分開鋪設,重量平均分布,必要時可用分隔片分開。
在高速或高頻率運行時,要盡量使導線在水平上相互分開,不要使之相互疊置,在電纜、氣管、油管等較多的時候建議使用分隔片。
