| 測量范圍 | 0-180 |
|---|---|
| 測量精度 | ±5% |
| 電源電壓 | 220V |
| 分辨率 | 0.01mg/L |
| 類型 | 接觸角測量儀 |
| 適用范圍 | 礦物 |
| 售后服務 | 終身保固 |
| 外形尺寸 | 1200mm（長）*600mm(寬)* 670mm(高) |
| 重復性誤差 | 0.01 |
| 重量 | 50 |
| 準確度 | 0.001g |
| 執行質量標準 | 國標 |
| 可測樣品狀態 | 液態 |
| 貿易屬性 | 促銷 |
| 發貨期限 | 10天 |
| 品牌 | 品智創思 |
| 型號 | PZ-500SD |
| 加工定制 | 否 |
| 質量認證 | 1 |
接觸角概述
接觸角是指在氣、液、固三相交點處所作的氣-液界面的切線，此切線在液體一方的與固-液交界線之間的夾角θ，是潤濕程度的量度；接觸角現有測試方法通常有兩種:其一為外形圖像分析方法;其二為稱重法.后者通常稱為潤濕天平或滲透法接觸角儀.但目前應用廣泛,測值直接與準確的還是外形圖像分析方法，接觸角測量儀采用外形圖像分析方法測量樣品表面親疏水性、潤濕性能、表面張力、表面能等數據的專用設備
接觸角應用
1、液體在固體表面的接觸角和潤濕性：包括靜態接觸角，動態接觸角（前進/后退接觸角），接觸角滯后性等；
2、液滴在固體表面的起始滑動角（或滾動角），滑動速度；（擴張功能）
3、液體在固體表面的鋪展、滲透/吸收等潤濕行為；
4、固體表面自由能，及其各種分子相互作用力（如極性/非極性）的貢獻；
5、液體在固體表面的粘結力、滯留力等；
6、固體表面在經過清洗、處理后的結果（效果）評估：如潔凈度，均勻性，和表面能改變幅度等；
7、液/流-體系的表面/界面張力：包括靜、動態表/界面張力的測量；
8、表/界面張力以及表面活性成分含量的現場、在線、實時監測；
9、表面活性物質（如表面活性劑）臨界膠團溶度（CMC）的測量：包括全自動CMC測量，全自動有關配方的篩選和優化；
10、表面活性物質在界面的吸附、排列、取向、松弛等現象的研究；
11、液體界面的粘彈性和穩定性：如乳狀液／泡沫等體系的穩定性研究等等各種與液/流/固-體系相關的界面現象和過程的測量和分析等。
12、全自動檢測整體解決方案，可搭配至流水線上使用，提高檢測效率；
設備原理

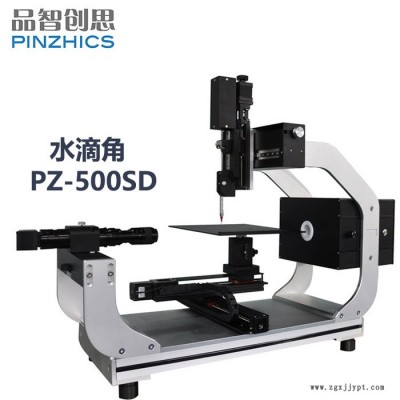

如上圖、接觸角測量儀主要由光源、注射單元、樣品臺、采集系統、分析軟件五大部分組成，設備采用光學成像的原理。
光源采用密集LED冷光設計，發光均勻，圖像清洗，壽命長；
注射單元采用高精度注射泵進液，由軟件定量定速控制，滴液穩定，精度極高，注射單元自動上升下降接液；
樣品臺采用三維自動位移裝置，全軟件控制，實現自動定點定位測量，可根據不同產品設置不同測試方案；
采集系統采用黑白CCD相機，拍攝穩定，圖像清晰，真實可靠，鏡頭采用工業級遠心變焦變倍式配置，0.7-4.5倍放大可調3mm微調，成像無畸形失真；
分析軟件功能強大，具備一鍵式全自動擬合能力，滿足各種液滴形態的準確擬合;
技術規格
| 外形尺寸 | 690mm（長）*380mm(寬)* 680mm(高) |
| 重量 | 43KG |
| 電源 | 220V / 60HZ |
| 光源系統 | |
| 光源 | 密集LED可調節藍色基調工業級冷光源 |
| 壽命 | 使用壽命達貳萬伍仟小時以上 |
| 注射單元 | |
| 注射器 | 專用配套高精密石英注射器、容量500μL |
| 滴液 | 軟件控制自動進液，精度高達0.01μL |
| 注射單元移動 | 軟件自動升降行程60mm; 左右30mm |
| 采集系統 | |
| CCD | 高速工業級芯片、25幀/S、130W像素 |
| 鏡頭 | 0.7-4.5倍高清工業級連續變倍式顯微鏡 |
| 采集系統調節 | 前后50mm（3mm微調）、視角角度可調（平視、俯視、仰視、360°旋轉等多視角觀察） |
| 樣品臺裝置 | |
| 工作臺面尺寸 | 120mm*150mm（可根據實際樣品尺寸定制） |
| **大樣品尺寸 | 6寸 |
| 樣品臺移動 | 前后移動 自動，行程200mm，精度0.01mm |
| 分析軟件 | |
| 接觸角測量范圍 | 0-180° |
| 接觸角測量精度 | ±0.1° |
| 表界面張力測量范圍 | 0-2000mN/m |
| 表界面張力測量精度 | 0.01 mN/m |
符合相關標準
1.GB/T 24368-2009(玻璃表面疏水污染物檢測)；
2.SY/T5153-2007（油藏巖石潤濕性測定方法）；
3.ASTM D 724-99（2003）（紙的表面可濕性的試驗方法）；
4.ASTM D5946-2004（塑料薄膜與水接觸角度的測量）；
5.ISO15989（塑料薄膜和薄板電暈處理薄膜的水接觸角度的測量）；
分析軟件
（1）接觸角測量分析軟件自動橢圓擬合法（一鍵自動擬合，不存在人工誤差）包括：
圓法擬合（適用于低角度接觸角測量）橢圓/斜橢圓擬合法（適用于高角度接觸角擬合）LY（應用于120°以上高角度接觸角測量）
微分橢圓法/微分圓法（應用于不規則液滴形態接觸角的擬合）
（2）動態接觸角擬合包括：
潤濕性能測試（應用于慢性吸收材料、潤濕材料的表面吸收或潤濕性能測試，批量處理）
視頻擬合（應用于吸收或潤濕速度較快的樣品的吸收或潤濕性能測試，視頻動態處理）
（3）動態表面/界面張力測量（測量液體整個過程的張力變化趨勢，更準確的判定其真實的表面/界面張力）
（4）表面能量計算（使用主流的多種表面能計算方式測量對固體表面能量進行分析）
（5）粘附功
（6）數據報告（Data report）（支持WORD、Excel類型數據報告，自動生成晶圓模式數據譜圖）
