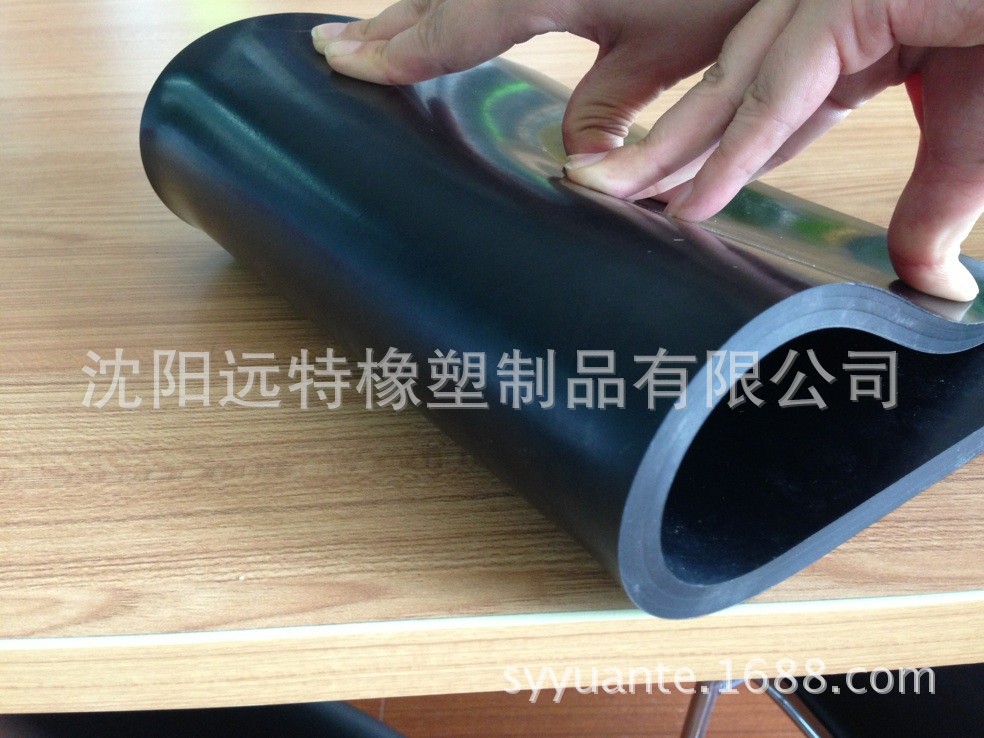

1、按顏色分為：黑色絕緣膠墊，紅色絕緣膠墊，綠色絕緣膠墊，黑綠復合絕緣膠墊
2、按電壓等級分為：5KV、10KV、15KV、20KV、25KV、30KV、35KV
3、按厚度分為：3mm、5mm、6mm、8mm、10mm、12mm
三、注意事項：
絕緣膠墊應該存放在干燥通風的環境中，離開地面和墻壁20cm以上，遠離熱源，避免受酸堿和油的污染，不能放在露天的環境中，防止避免陽光直射。
四、絕緣膠墊選型配置表：
不同電壓等級的使用環境應選用不同厚度的絕緣膠墊。
|
電絕緣性能試驗 |
膠墊厚度 |
工頻耐壓實驗要求時間 |
工頻耐壓實驗標準值 |
工頻耐壓實驗實測時間 |
工頻耐壓實驗實測值 |
|
10KV |
5mm |
1分鐘 |
10KV |
2分鐘 |
≥15KV |
|
15KV |
6mm |
1分鐘 |
10KV |
2分鐘 |
≥15KV |
|
25KV |
8mm |
1分鐘 |
25KV |
2分鐘 |
≥30KV |
|
35KV |
10mm |
1分鐘 |
35KV |
2分鐘 |
≥35KV |
|
35KV |
12mm |
1分鐘 |
35KV |
2分鐘 |
≥35KV |
